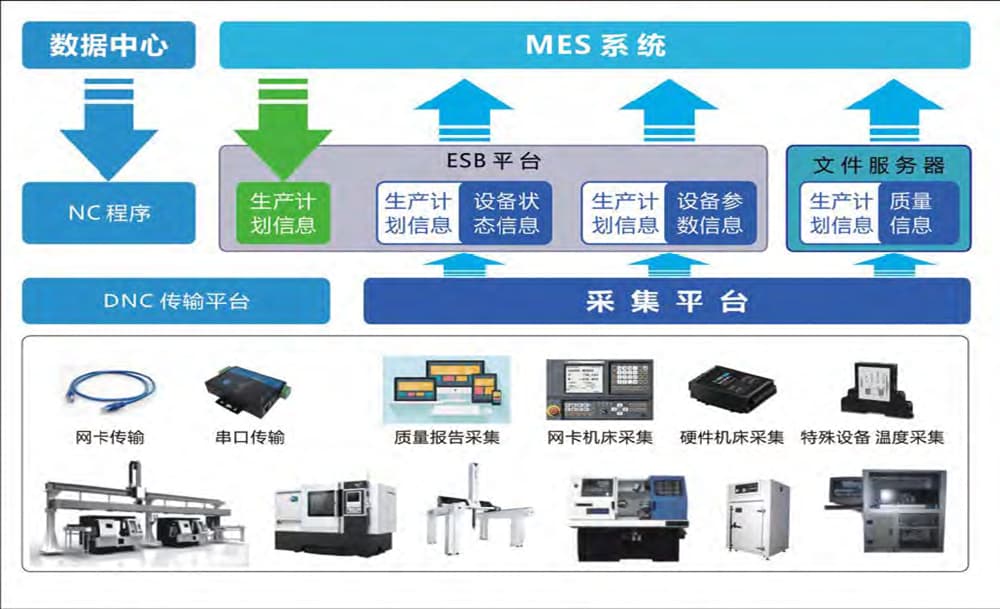

整个系统由设备数据通信、设备数据采集、设备数据分析和系统集成等多个模块组成，通过程序传输模块完成对车间 28 台数控机床的代码通信，采集监控系统实现整个车间 44 台设备的数据收集，经过系统集成接口将采集的数据（设备运行流水信息和设备实时状态）反馈给 ESB 系统和 MES 系统，同时从 ESB 系统和 MES 系统中获取生产信息和质量信息。所有的数据采集都建立在现场工业以太网环境下。

       1.设备数据通信

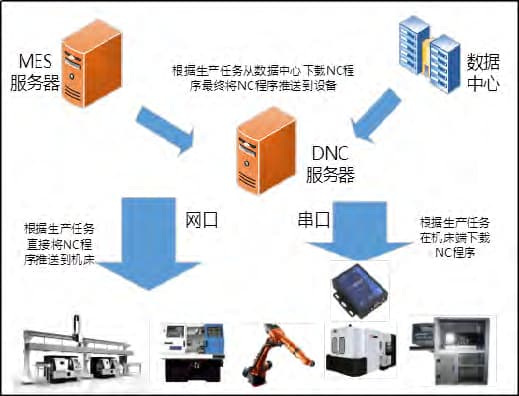

             系统接收 MES系统下发的程序修订或新增指令，从数据中心下载相应的数控程序。网口机床，系统根据生产任务直接将 NC 程序推送到机床。串口机床，程序在机床端下载。

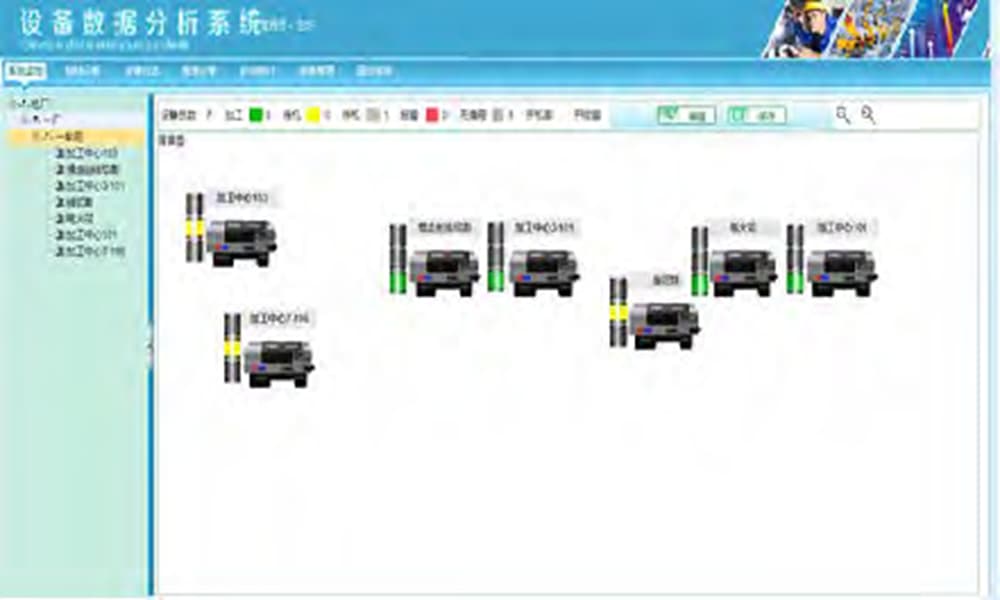

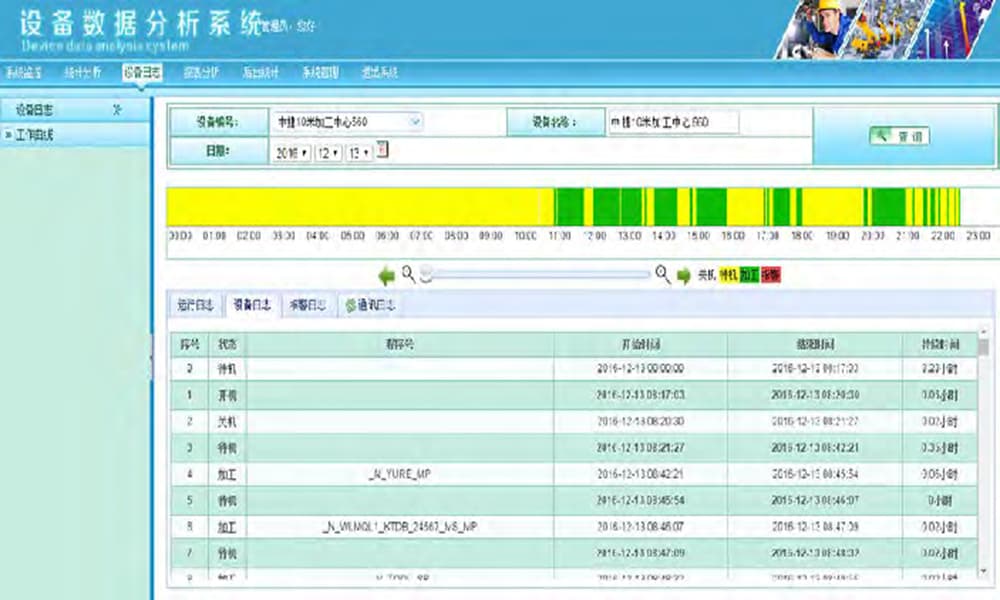

       2.设备数据采集分析

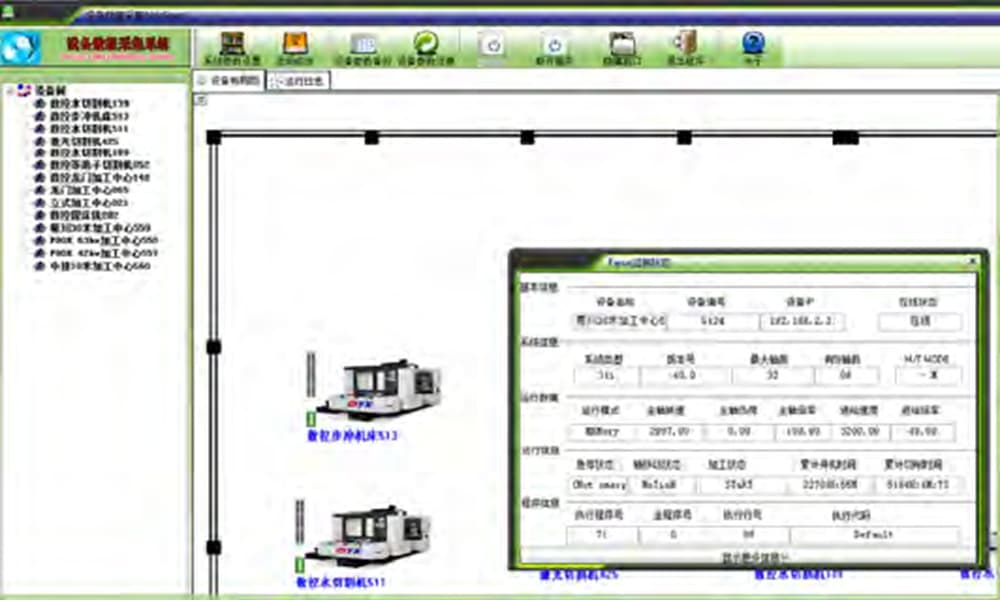

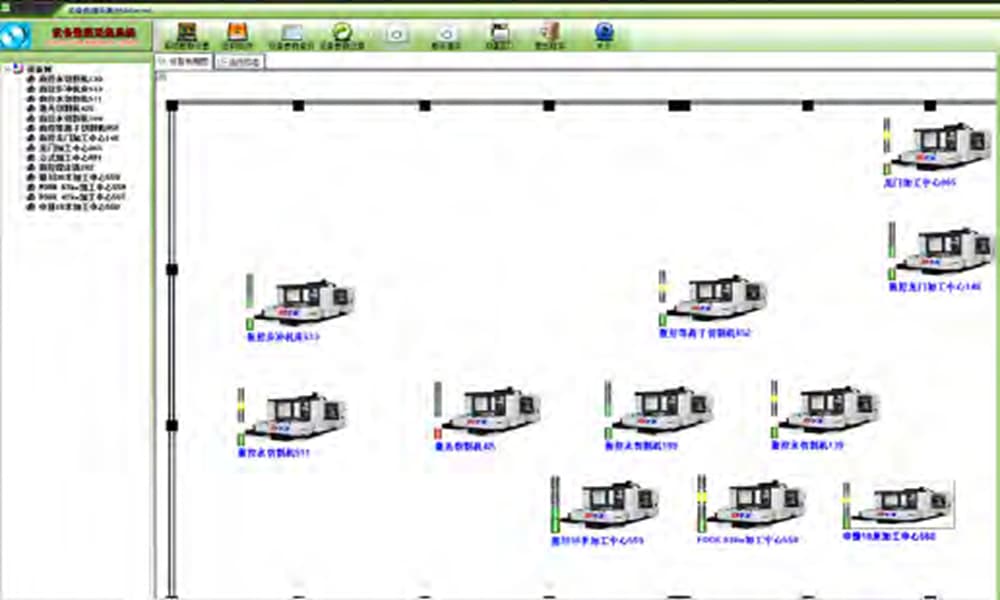

             数据采集系统可以实时、自动的获取机床、压装机、加热设备和检验设备等设备的运行状态、加工参数或质量等信息，并将数据写入采集数据库中。

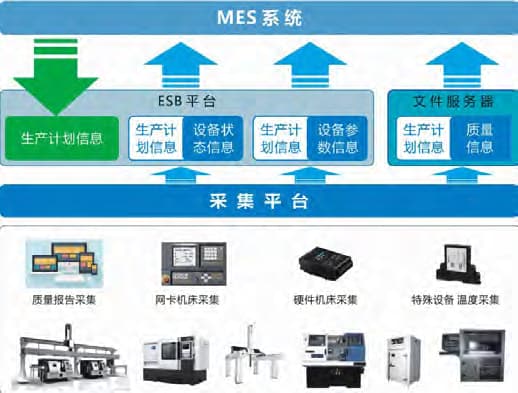

       3.系统集成
             与 MES 系统集成，为企业建造一体化的数据采集管理系统。
             a.设备数据通信系统与 ESB和 MES系统集成；
             b.设备数据采集分析系统与 ESB和 MES系统集成。
